本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机来发电机机组马达组高低压配动力箱的影响： 1、科学合理的划分用电。 2、便对电路系统的启闭实操。 3、有较高的卫生防御品级，能举例子的表示三极管的导通状况。

项目名称：656KW柴油发动机带发发电飞机机组单机配电箱主要元件明细清单
电气安装箱基本电气元件明细清单表
号码	明称	技术参数年纪	计量单位	量	加工厂
1	塑壳隔离开关	NXM-1250S/3300 1250A	台	1	正泰
2	发电厂汽轮电机的控制机	HGM6110	只	1	众智
3	并网发电动机转动速度调整器	C2002	只	1	孚创
4	直流电压主机电源输出模块	DC24V	只	1	众智
5	家庭型上面继机械	HH54P    DC24V	只	2	正泰
6	大中型正中间继家用电器	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	转钮	LA37-11X/2黑	只	1	国优
9	烧毁器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	装修辅材		台	2	国优

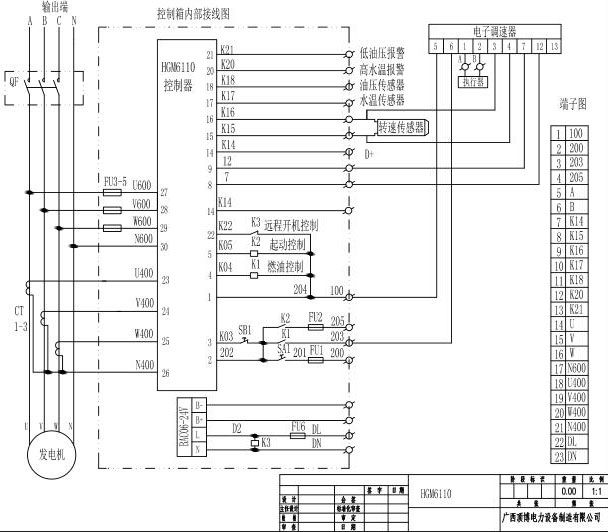

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.xhxrn.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
