广西顶博发电机组制造:柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

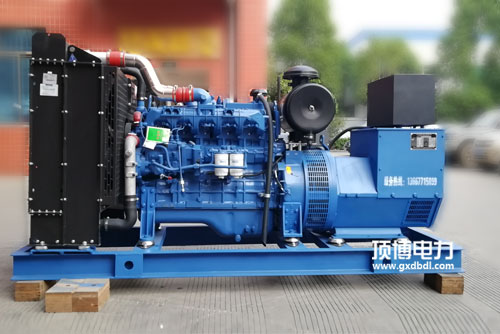

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

接线端子排编号	触点数字序号	的功能	说明怎么写
2号接线鼻子	101、106	主机电源零线、火线零线输出精度	有源的输出，1A AC220v
	101、106	I路工作任务电源线零线、火线零线输人	AC 220V
	104. 105	II路运行电源开关零线、火钱读取	AC 220V
2号接插件	201、206	新开业为无源操纵，收缩为有源操纵	详细SYK1型
	202	外边无源掌控警报填写通用端
	203	与202关闭后L路重合闸
	204	与202收缩后O路重合闸	I/II路分闸
	205	与202收缩后II路送电
3号接线端子排	301. 306	未使用的，里面已直连	400A往上转配
	302	无源定位反应表现输送服务性端	大致型为有源输入，别的型號为无源输
	303	I路重合闸后与302倒圆角
	304	0路分闸后与302闭合式
	305	II路分闸后与302合闭
6号绝缘端子	401.406	未采用，企业内部已直连	400A之内安装
	402.403	I路送电后闭拢	无源1A AC220V
	404.405	II路分闸后合拢	无源1A AC220V
5号绝缘端子	501-506	自基本概念卫星信号打出端	400A之内选装无源1A AC220v
